产品分类： 双模音频功放
产品型号： ANT8109
产品简介： ANT8109是一款超低EMI，高信噪比，防破音，5W单通道Class AB/D双模音频功放。在5V电源条件下，驱动2Ω负载可以输出5W功率。ANT8109切换到AB类工作模式，在带有收音机功能的应用中不带来任何干扰。ANT8109采用低噪声有源器件工艺，确保放大器输出的高信噪比。ANT8109内置过热保护功能，确保芯片在各种应用环境中的可靠性，稳定性。

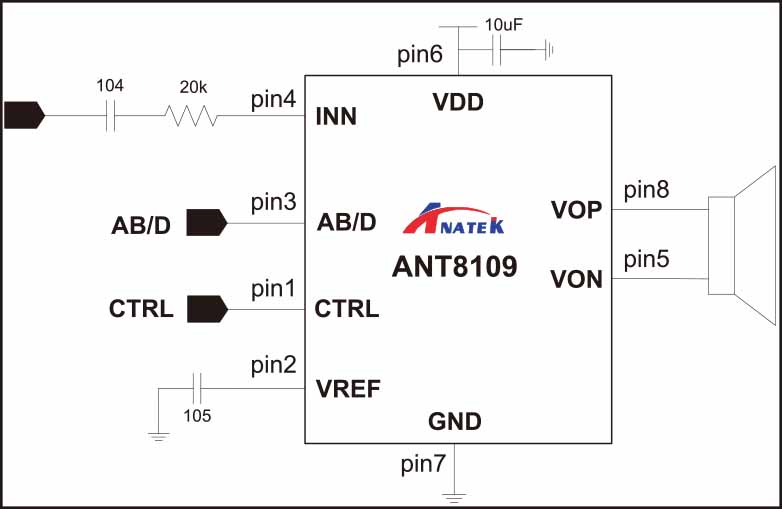

AB/D类双模音频功放_ANT8109_电路图
|
|
|
|
| 蓝牙音箱 | 多媒体音箱 | 拉杆音箱 | 其他音箱 |
| ClassD音频功放 | |||||
|---|---|---|---|---|---|
| 序号 | 型号 | 输出功率 | 封装 | 声道数 | 备注 |
| 1 | ANT8110 | 3W/5V/4Ω | SOP-8 | 单声道 | |
| 1.25W/5V/8Ω | MSOP-8 | ||||
| 2 | ANT8108 | 5W/5V/2Ω | SOP-8 | 单声道 | 防破音 |
| 3W/5V/2Ω | |||||
| 3 | ANT8025 | 13W/4Ω+6WX2/8Ω(10V) | eTSSOP-24 | 2.1声道 | |
| 4 | ANT8030 | 15VX2/12V/4Ω | eTSSOP-24 | 双声道 | 防破音 |
| 5 | ANT8031 | 15Wx2/12V/4Ω | eTSSOP-24 | 2.0声道 | |
| 15W/4Ω+7.5x2/8Ω(12V) | 2.1声道 | ||||
| ClassAB/D双模音频功放 | |||||
|---|---|---|---|---|---|
| 序号 | 型号 | 输出功率 | 封装 | 声道数 | 备注 |
| 1 | ANT8109 | 5W/5V/2Ω | SOP-8 | 单声道 | 防破音 |
| 3.2W/5V/4Ω | |||||
| 2 | ANT8115 | 15W/9V/2Ω | eSOP-8 | 单声道 | |
| 10W/9V/4Ω | |||||
| 内置升压Class D音频功放 | |||||
|---|---|---|---|---|---|
| 序号 | 型号 | 输出功率 | 封装 | 声道数 | 备注 |
| 1 | ANT8815 | 8W/3.7V/2Ω | eTSSOP-24 | 单声道 | 动态升压；防破音 |
| 2 | ANT8819 | 3WX2/3.7V/4Ω | eTSSOP-20 | 双声道 | 防破音:5V输出 |
| 3 | ANT8821 | 4.5WX2/3.7V/4Ω | eTSSOP-24 | 双声道 | 动态升压；防破音 |
| 内置无电感升压ClassAB/D双模音频功放 | |||||
|---|---|---|---|---|---|
| 序号 | 型号 | 输出功率 | 封装 | 声道数 | 备注 |
| 1 | ANT8811 | 3.5W/3.7V/4Ω | eTSSOP-16 | 单声道 | 内置电荷泵升压 |
| AB/D类切换;防破音 | |||||
| 电源管理 | ||||
|---|---|---|---|---|
| 序号 | 型号 | 功能 | 封装 | 性能 |
| 1 | ANT2801 | 自适应5V输入对双锂电串联7.4V充电 | eTSSOP-20 | 充电电流1.2A |
| 2 | ANT6801 | 内置音频检测功能的60W输出功率高效同步自适应升压芯片 | eTSSOP-24 | 输入电压2.8V~14V |
| 最大开关限流：10A | ||||
| （双节锂电池输入） | ||||
| 9V-15V动态升压输出 | ||||
| (三节锂电池输入) | ||||
| 14V-18V动态升压输出 | ||||
| 3 | ANT6802 | 60W输出同步高效升压芯片 | eTSSOP-24 | 输入电压2.8V~14V |
| 最大开关限流：10A | ||||
| 输出电压可调:5V-18V | ||||
| 限流可调 | ||||
| 频率可调 | ||||
